ЛАХТА® проникающая гидроизоляция гидроизоляционный однокомпонентный состав, представляющий собой сухую строительную смесь серого цвета.
В состав материала входят портландцемент, кварцевый наполнитель и активные химические добавки.
Перед применением состав затворяют водой.

Область применения

• гидроизоляция железобетонных конструкций;
• восстановление отсечной гидроизоляции в железобетонных конструкциях, кирпичной и бутовой кладке.

Типы обрабатываемых поверхностей

Бетон, железобетон, кирпичная и бутовая кладка (кладочный раствор должен быть выполнен на основе общестроительного цемента или портландцемента).

Механизм действия проникающей гидроизоляции

В составе материала ЛАХТА® проникающая гидроизоляция присутствуют химические вещества, которые под действием ионной диффузии проникают в капилляры и микропоры бетона и взаимодействует с фазами цементного камня с образованием нерастворимых солей.

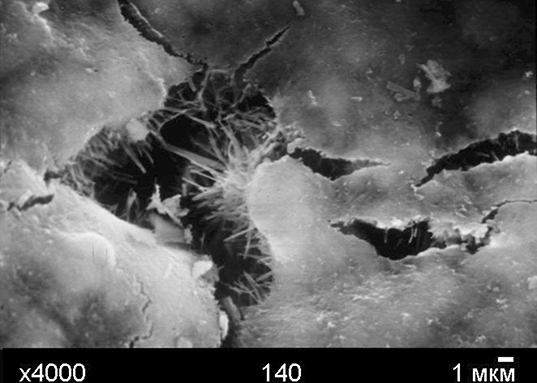

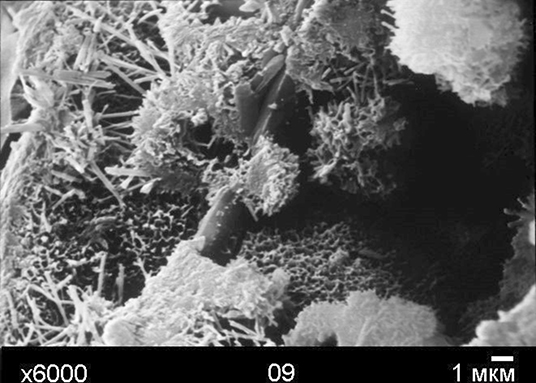

Фотографии кристаллов нерастворимых солей в микропорах бетона, полученные с помощью растрового электронного микроскопа.
Кристаллы солей нарастают на поверхности частиц цементного камня, что приводит к уменьшению размеров микропор и микротрещин бетона и к образованию связующего каркаса. Такая армированная структура обладает повышенными прочностными и гидроизолирующими свойствами и обеспечивает непроницаемость бетона для воды, а также щелочей, нефти и ряда ее продуктов. Рост кристаллов останавливается при отсутствии воды и возобновляется при её появлении, развивая в глубину конструкции процесс уплотнения структуры бетона. Этот эффект носит название «самозалечивания». Таким образом, материал ЛАХТА® проникающая гидроизоляция становится составной частью бетона, образуя единую с ним, прочную и долговечную структуру и при этом сохраняя его паропроницаемость.
1. Типичная структура влажного бетона; 2. Диффузия активных компонентов вглубь бетона; 3. Рост нерастворимых кристаллов в микропорах и микротрещинах бетона.

Преимущества

Активные химические добавки, входящие в состав материала, способствуют образованию нерастворимых кристаллов в порах обработанного материалом бетона и уплотнению его структуры (см. «Механизм действия проникающей гидроизоляции»).
Так, в отличие от других гидроизоляционных материалов, образующих защитный слой на поверхности бетона, ЛАХТА® проникающая гидроизоляция проникает в тело бетона и повышает водонепроницаемость самой конструкции, а также ее прочность.

ЛАХТА® проникающая гидроизоляция применяется:

• для гидроизоляции обводненных и фильтрующих конструкций;
• для обработки поверхности как со стороны напора воды (при позитивном давлении воды), так и с противоположной стороны (при негативном давлении воды);
• для гидроизоляции поверхностей, контактирующих с питьевой водой.

При применении материала ЛАХТА® проникающая гидроизоляция:

• повышается водонепроницаемость, морозостойкость и прочность конструкции;
• повышается стойкость бетона к агрессивным средам;
• приобретенные гидроизоляционные свойства сохраняются на протяжении всего срока службы бетона;
• обладает стойкостью в условиях повышенных температур (до +250°С);
• обработанная конструкция сохраняет паропроницаемость.

Особенности

ЛАХТА® проникающая гидроизоляция применяется при устройстве гидроизоляции зданий и сооружений I и II группы трещиностойкости по СНиП 52-01-2003.

Материал не рекомендуется применять для гидроизоляции:

• строительных конструкций, имеющих структурные повреждения, непровибрированные участки и незаделанные трещины раскрытием более 0,3 мм;
• ФБС (фундаментных блоков сплошных), не соответствующих ГОСТ 13579-78 «Блоки бетонные для стен подвалов»;
• ячеистых бетонов, газобетонов, пенобетонов;
• известковых, гипсовых, легких цементных штукатурок.

Выполнение работ

Гидроизоляция железобетонных конструкций

Раствор материала ЛАХТА® проникающая гидроизоляция наносят на влажное основание в два слоя вручную при помощи кисти или механизированным способом, используя аппараты для воздушного нанесения текстурных материалов.
Перед нанесением отделочных материалов отработавший слой материала ЛАХТА® проникающая гидроизоляция необходимо счистить с поверхности бетона. Очищенную поверхность необходимо промыть и просушить.

Восстановление отсечной горизонтальной гидроизоляции (устранение капиллярного подсоса)

В кирпичной кладке или бетонной стене с одной или двух сторон, согласно проекту, в шахматном порядке бурят шпуры диаметром 25...30 мм под углом 45...60° к горизонту. Расстояние между шпурами должно составлять по горизонтали 200 мм и по вертикали 150 мм. Глубина бурения должна быть не менее 2/3 толщины стены.
Пробуренные шпуры промывают водой (для насыщения конструкции влагой) и заполняют цементно-песчаным раствором под давлением до 0,5 МПа.
Когда раствор схватится, шпуры разбуривают повторно и заполняют раствором ЛАХТА® проникающая гидроизоляция под давлением до 0,5 МПа. Для нагнетания используется инъекционное оборудование для закачки цементных растворов, например, электрический шнековый насос.
Оставшиеся отверстия необходимо зачеканить составом ЛАХТА® шовная гидроизоляция.

Упаковка

Бумажные мешки с полиэтиленовым вкладышем (5, 10 и 25 кг).
